標準型系列

三點組合 — F.R.L. 系列 — 標準型系列

B.L. 系列/U658, U668 系列
.

型號 口徑 構成機器 濾過度
(μm)		 二次壓調整範圍
MPa(kgf/cm²)		 附屬品
 調整過濾器 給油器
U658-02,03 Rc1/4,3/8 B011-02,03 L606-02,03 5 0.02~ 0.75
(0.2~7.5)		 固定架
壓力計
自動排水
差壓洩水
彈簧洩水
U658-04 Rc1/2 B011-04 L606-04
U658W- 02,03 Rc1/4,3/8 B011-02,03 L606W-02,03
U658W-04 Rc1/2 B011-04 L606W-04
U668-02,03 Rc1/4,3/8 B012-02,03 L606-02,03 5 0.02~ 0.75
(0.2~7.5)		 固定架
壓力計
自動排水
差壓洩水
彈簧洩水
U668-04 Rc1/2 B012-04 L606-04
U668W- 02,03  Rc1/4,3/8 B012-02,03 L606W-02,03
U668W-04 Rc1/2 B012-04 L606W-04

● W：附刻度之鐵殼杯

Icon

U658, U668 Catalog

1 file(s)   1.73 MB
Icon

U658, U668 2D CAD

1 file(s)   8.84 MB
Icon

U658, U668 3D CAD

1 file(s)   29.81 MB

F.R. 系列/U628 系列
過濾調壓之2點組合

型號 口徑 構成機器 濾過度
(μm)		 二次壓調整範圍
MPa
(kgf/cm²)		 附屬品
空氣過濾器 空氣調壓閥
U628-02,03  Rc1/4,3/8 F602-02,03 R119-02,03 5 0.02~ 0.75
(0.2~7.5)		 固定架
壓力計
自動排水
彈簧洩水
U628-04 Rc1/2 F602-04 R119-04
U628W-02,03 Rc1/4,3/8 F602W-02,03 R119-02, 03
U628W-04 Rc1/2 F602W-04 R119-04
U628W-06, 08 Rc3/4,1 F602W-06,08 R119-06, 08

● W：附刻度之鐵殼杯

Icon

U628 Catalog

1 file(s)   1.77 MB
Icon

U628 2D CAD

1 file(s)   6.40 MB
Icon

U628 3D CAD

1 file(s)   18.40 MB

F.R.L. Unit C668 Series-1

F.R.L. 系列/C628, C668 系列
過濾調壓給油的標準3點組合

型號 口徑 構成機器 濾過度
(μm)		 二次壓調整範圍
MPa
(kgf/cm²)		 附屬品
空氣過濾器 空氣調壓閥 給油器
C628- 02,03,04 Rc1/4,3/8, 1/2 F602- 02,03,04 R119- 02,03,04 L606- 02,03,04 5 0.02~ 0.75
(0.2~7.5)		 固定架
壓力計
自動排水
彈簧洩水
C628W- 02,03,04 Rc1/4,3/8, 1/2 F602W- 02,03,04 R119- 02,03,04 L606W- 02,03,04
C628(W)- 06,08 Rc3/4,1 F602(W)- 06,08 R119- 06,08 L606(W)- 06,08
C668-04 Rc1/2 F602-04 R011-04 L606-04
C668W-04 Rc1/2 F602W-04 R011-04 L606W-04

● W：附刻度之鐵殼杯

Icon

C628, C668 Catalog

1 file(s)   3.44 MB
Icon

C628, C668 2D CAD

1 file(s)   10.37 MB
Icon

C628, C668 3D CAD

1 file(s)   33.74 MB

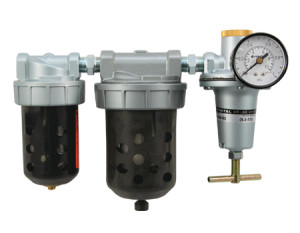

F.S.R. 系列 C728 系列 /F.M.R. 系列 C828 系列
C728 系列：過濾器、劣化油過濾器、調壓閥的3點組合

型號 口徑 構成機器 二次壓調整範圍
MPa
(kgf/cm²)		 附屬品
空氣過濾器 劣化油過濾器 空氣調壓閥
C728-02,03 Rc1/4,3/8 F602-02,03 S604-02,03 R119-02,03 0.02~0.75
(0.2~7.5)		 固定架
壓力計
自動排水
差壓洩水
彈簧洩水
C728-04 Rc1/2 F602-04 S604-04 R119-04
C728W- 02,03 Rc1/4,3/8 F602W- 02,03 S604D- 02,03 R119-02,03
C728W-04 Rc1/2 F602W-04 S604D-04 R119-04
C728W- 06,08 Rc3/4,1 F602W- 06,08 S604D- 06,08 R119-06,08

● W：附刻度之鐵殼杯
● D：不附刻度之鐵殼杯

Icon

C728/C828 Catalog

1 file(s)   2.51 MB
Icon

C728 2D CAD

1 file(s)   8.04 MB
Icon

C728 3D CAD

1 file(s)   22.99 MB

C828 系列：過濾器、劣化油過濾器、調壓閥的3點組合

型號 口徑 構成機器 二次壓調整範圍
MPa
(kgf/cm²)		 附屬品
空氣過濾器 油霧分離器 空氣調壓閥
C828-02,03 Rc1/4,3/8 F602-02,03 M600-02,03 R119-02,03 0.02~0.75
(0.2~7.5)		 固定架
壓力計
自動排水
差壓洩水
彈簧洩水
C828-04 Rc1/2 F602-04 M600-04 R119-04
C828W- 02,03 Rc1/4,3/8 F602W- 02,03 M600D- 02,03 R119-02,03
C828W-04 Rc1/2 F602W-04 M600D-04 R119-04
C828W- 06,08 Rc3/4,1 F602W- 06,08 M600D- 06,08 R119-06,08

● W：附刻度之鐵殼杯
● D：不附刻度之鐵殼杯

Icon

C728/C828 Catalog

1 file(s)   2.51 MB
Icon

C828 2D CAD

1 file(s)   8.04 MB
Icon

C828 3D CAD

1 file(s)   22.99 MB

F.S.R.L. 系列 A728 系列 / F.M.R.L. 系列 A828 系列
A728 系列：過濾器、劣化油過濾器、調壓、給油器的4點組合

型號 口徑 構成機器 二次壓調整範圍
MPa
(kgf/cm²)		 附屬品
空氣過濾器 劣化油過濾器 空氣調壓閥 給油器
A728-02,03 Rc1/4,3/8 F602-02,03 S604-02,03 R119-02,03 L606-02, 03 0.02~0.75
(0.2~7.5)		 固定架
壓力計
自動排水
差壓洩水
彈簧洩水
A728-04 Rc1/2 F602-04 S604-04 R119-04 L606-04
A728W- 02,03 Rc1/4,3/8 F602W- 02,03 S604D- 02,03 R119-02,03 L606W-02, 03
A728W-04 Rc1/2 F602W-04 S604D-04 R119-04 L606W-04
A728W- 06,08 Rc3/4,1 F602W- 06,08 S604D- 06,08 R119-06,08 L606W-06, 08

● W：附刻度之鐵殼杯
● D：不附刻度之鐵殼杯

Icon

A728/A828 Catalog

1 file(s)   2.71 MB
Icon

A728 2D CAD

1 file(s)   10.02 MB
Icon

A728 3D CAD

1 file(s)   31.71 MB

A828 系列：過濾器、油霧分離器、調壓閥、給油器的4點組合

型號 口徑 構成機器 二次壓調整範圍
MPa
(kgf/cm²)		 附屬品
空氣過濾器 油霧分離器 空氣調壓閥 給油器
A828-02,03 Rc1/4,3/8 F602-02,03 M600-02,03 R119-02,03 L606-02, 03 0.02~0.75
(0.2~7.5)		 固定架
壓力計
自動排水
差壓洩水
彈簧洩水
A828-04 Rc1/2 F602-04 M600-04 R119-04 L606-04
A828W- 02,03 Rc1/4,3/8 F602W- 02,03 M600D- 02,03 R119-02,03 L606W-02, 03
A828W- 04 Rc1/2 F602W- 04 M600D- 04 R119-04 L606-04
A828W- 06,08 Rc3/4,1 F602W- 06,08 M600D- 06,08 R119-06,08 L606W-06, 08

● W：附刻度之鐵殼杯
● D：不附刻度之鐵殼杯

Icon

C728/C828 Catalog

1 file(s)   2.51 MB
Icon

A828 2D CAD

1 file(s)   10.02 MB
Icon

A828 3D CAD

1 file(s)   31.71 MB

劣化油過濾器 S604 系列
有效分離去除空氣壓縮機之油，雜質與沉澱物

型號 口徑 最大流量
l /min(ANR)		 濾過度
(μm)		 附屬品
S604(D)-02 Rc1/4 750 0.3 固定架
自動排水
彈簧洩水
S604(D)-03 Rc3/8
S604(D)-04 Rc1/2
S604DF-02 Rc1/4 1500
S604DF-03 Rc3/8
S604DF-04 Rc1/2
S604D-06 Rc3/4 3500
S604D-08 Rc1

● D：不附刻度之鐵殼杯

Icon

S604 Catalog

1 file(s)   1.09 MB
Icon

S604 2D CAD

1 file(s)   3.69 MB
Icon

S604 3D CAD

1 file(s)   6.36 MB

引導式調壓閥 BR 系列
使用引導空壓來操作調節器，也可使用R364系列控制引導式調壓閥作為長距操作

型號 最高使用壓力
MPa(kgf/cm²)		 使用壓力
MPa(kgf/cm²)		 口徑 引導式口徑
BR-N-2,3 2.1(21) 1(10) Rc1/4,3/8 Rc1/8
BR-N-4 Rc1/2 Rc1/4
BR-N-6,8 Rc3/4,1
BR-N-10,12 Rc1¼,1½

● 壓力範圍:0.49MPa(5kgf/cm²)

Icon

BR Catalog

1 file(s)   1.80 MB
Icon

BR 2D CAD

1 file(s)   916.02 KB
Icon

BR 3D CAD

1 file(s)   2.32 MB

油霧分離器 H604 系列
能夠除去超過1μm的由水和油組成的煙霧

型號 口徑 最大流量
l /min(ANR)		 濾過度
(μm)		 附屬品
H604-02,03 Rc1/4,3/8 800 1 固定架
彈簧洩水
H604-04 Rc1/2
H604D-02,03 Rc1/4,3/8 800 固定架
自動排水
彈簧洩水
H604D-04 Rc1/2
H604D-06,08 Rc3/4,1 4000 自動排水
彈簧洩水

● D：不附刻度之鐵殼杯

Icon

H604 Catalog

1 file(s)   1.37 MB
Icon

H604 2D CAD

1 file(s)   2.98 MB
Icon

H604 3D CAD

1 file(s)   6.36 MB

Air Regulator Standard Type R010 R011 Series-3

空氣調壓閥 R010, R011 系列
.

型號 口徑 二次壓調整範圍
MPa(kgf/cm²)		 最高使用壓力
MPa(kgf/cm²)		 附屬品
T 型旋轉頭 塑膠旋轉頭 Rc1/4,3/8,1/2 0.02~0.75
(0.2~7.5)		 1.4(14) 固定架
壓力計 固定螺母
R011-02, 03,04 R010-02, 03,04
Icon

R010, R011 Catalog

1 file(s)   825.68 KB
Icon

R010, R011 2D CAD

1 file(s)   2.34 MB
Icon

R010, R011 3D CAD

1 file(s)   6.17 MB

空氣調壓閥 R119 系列
.

型號 口徑 二次壓調整範圍
MPa(kgf/cm²)		 最高使用壓力
MPa(kgf/cm²)		 附屬品
有洩壓 無洩壓
R119-02,03 R118-02,03 Rc1/4,3/8 0.02~0.75
(0.2~7.5)		 2.1
(21)		 固定架
壓力計
R119-04 R118-04 Rc1/2
R119-06,08 R118-06,08 Rc3/4,1
R119-10,12 R118-10,12 Rc1¼,1½
R119-16 R118-16 Rc2 0.03~0.75
(0.3~7.5)		 壓力計
R119L-02,03 R118L-02,03 Rc1/4,3/8 0.01~0.4
(0.1~4)		 固定架
壓力計
R119L-04 R118L-04 Rc1/2
R119H-02,03 R118H-02,03 Rc1/4,3/8 0.05~1.6
(0.5~16)
R119H-04 R118H-04 Rc1/2
R119H-06,08 R118H-06,08 Rc3/4,1
R119H-10,12 R118H-10,12 Rc1¼,1½

● R119 (L.H) 02, 03, 04: 有盤面形式

Icon

R119 Catalog

1 file(s)   2.21 MB
Icon

R119 2D CAD

1 file(s)   4.27 MB
Icon

R119 3D CAD

1 file(s)   7.86 MB

空氣過濾器 F602 系列
分離並除去壓縮空氣中的水和灰塵

型號 口徑 杯容量
(cm3)		 濾過度
(μm)		 附屬品
F602-02,03 Rc1/4,3/8 148 5 固定架
自動排水
差壓洩水
彈簧洩水
F602-04 Rc1/2 237
F602W-02,03 Rc1/4,3/8 148 固定架
自動排水
彈簧洩水
F602W-04 Rc1/2 237
F602W-06,08 Rc3/4,1 474 差壓洩水
彈簧洩水

● W：附刻度之鐵殼杯

Icon

F602 Catalog

1 file(s)   2.03 MB
Icon

F602 2D CAD

1 file(s)   3.00 MB
Icon

F602 3D CAD

1 file(s)   6.81 MB

精密油霧分離器 M600 系列
高性能空氣過濾器能夠除去超過99.99998%油水組成0.01μm的煙霧

型號 口徑 最大流量
l /min(ANR)		 濾過度
(μm)		 油霧分離器
(%)		 附屬品
M600-02,03 Rc1/4,3/8 283 0.01 99.99998 自動排水
M600(DF)- 02,03,04 Rc1/4,3/8,1/2 566
M600D-06,08 Rc3/4,1 1415

● D：不附刻度之鐵殼杯

Icon

M600 Catalog

1 file(s)   1.13 MB
Icon

M600 2D CAD

1 file(s)   3.69 MB
Icon

M600 3D CAD

1 file(s)   6.36 MB

給油器 L606 系列
.

型號 口徑 杯容量
(cm3)		 最高使用壓力
MPa(kgf/cm²)
L606-02,03 Rc1/4,3/8 148 1(10)
L606-04 Rc1/2 237
L606W-02,03 Rc1/4,3/8 474
L606W-04 Rc1/2 237
L606W-06,08 Rc3/4,1 474

● W：附刻度之鐵殼杯

Icon

L606 Catalog

1 file(s)   1.66 MB
Icon

L606 2D CAD

1 file(s)   3.56 MB
Icon

L606 3D CAD

1 file(s)   8.08 MB

調壓過濾器 B011, B012 系列
.

型號 口徑 濾過度
(μm)		 杯容量
(cm3)		 二次壓調整範圍
MPa(kgf/cm²)		 附屬品
B012W- 02,03,04 Rc1/4,3/8,1/2 5 200 0.02~0.75
(0.2~7.5)		 固定架
壓力計
B011W- 02,03,04

● W：附刻度之鐵殼杯

Icon

B011, B012 Catalog

1 file(s)   1.45 MB
Icon

B011, B012 2D CAD

1 file(s)   2.19 MB
Icon

B011, B012 3D CAD

1 file(s)   6.01 MB
